Réalisation d'un plus après contact et ou permanent c'est au choix.
Comment réaliser : - un plus 12V après contact ; - un + 12V permanent. Le but étant de se connecter directement sur la boite à fusible et de protéger l'installation par un fusible.
	Je décline toute responsabilité en cas de problème rencontré lors de ce type de réalisation par une personne non qualifiée.

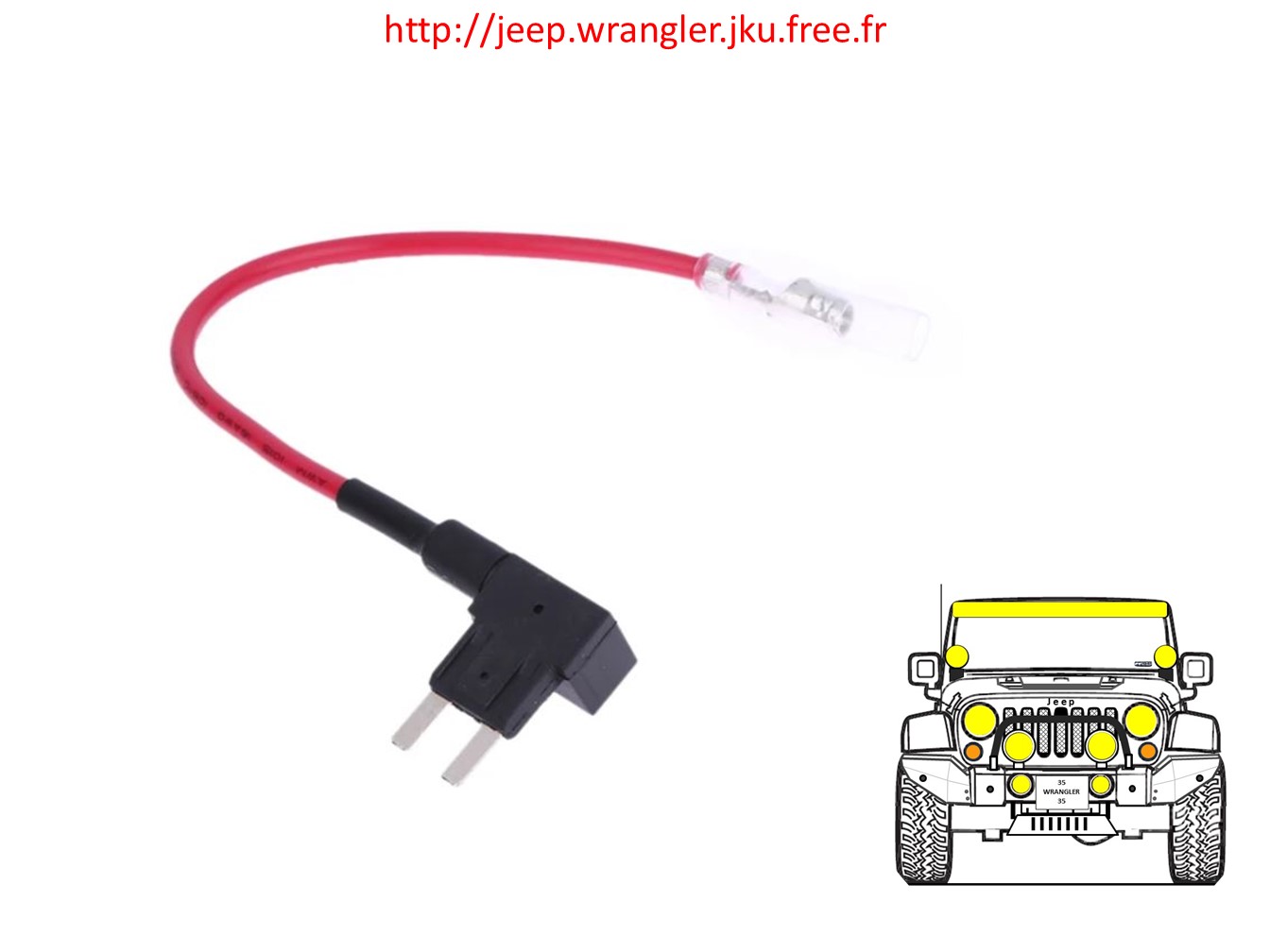

Il existe des câbles spécialement préparés pour ce genre d'exercice alors faut pas s'en priver attention il existe plusieurs tailles en fonction de la taille du fusible de la boite à fusibles. Le type de câble en question :
Une autre vue.
Comment fonctionne ce genre de connecteur, un petit dessein vaut mieux qu'un long discours.

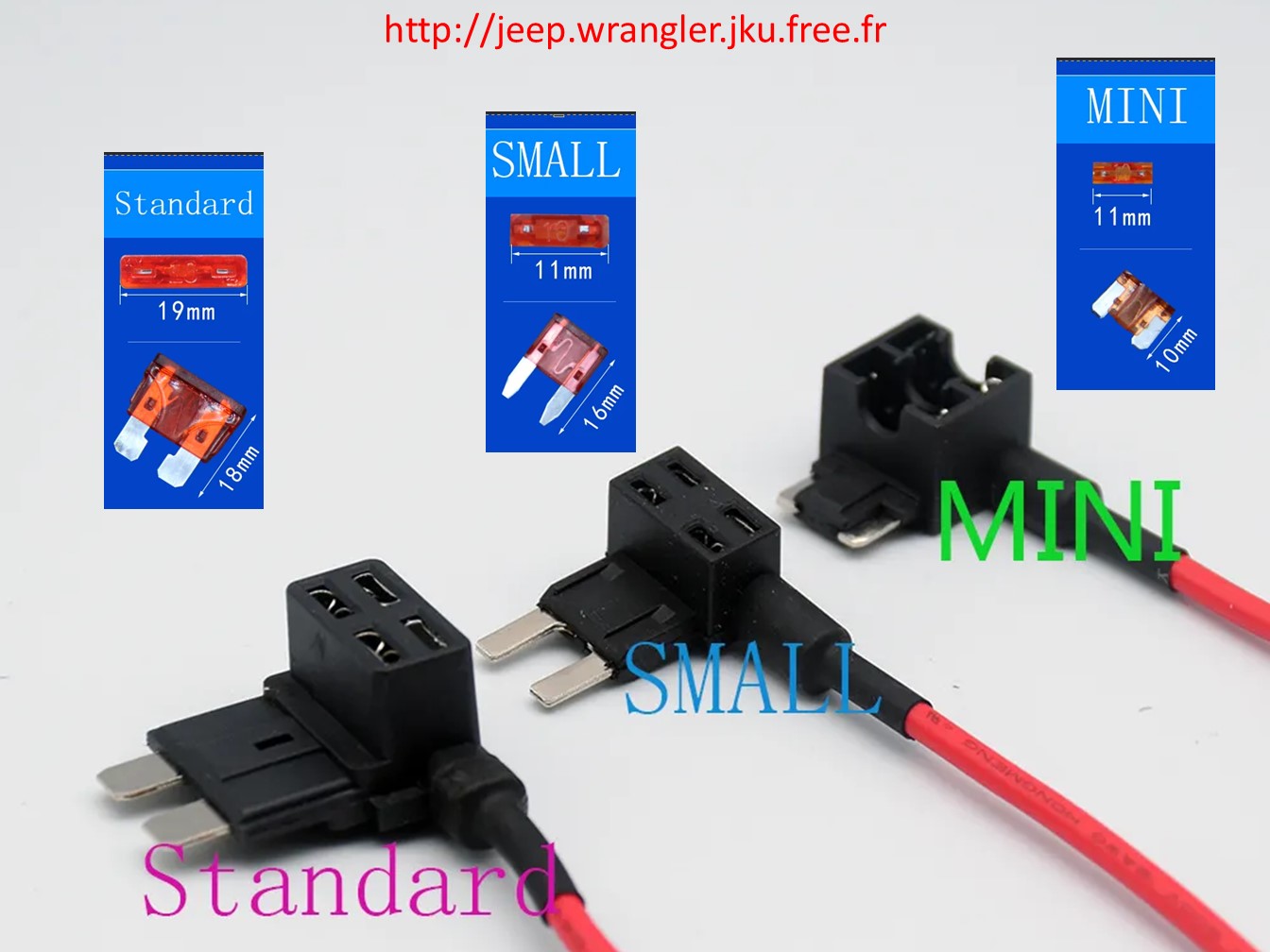

Je parlais de taille des fusibles voici une aide pour s'y retrouver. pour mon cas ce sera la taille small.

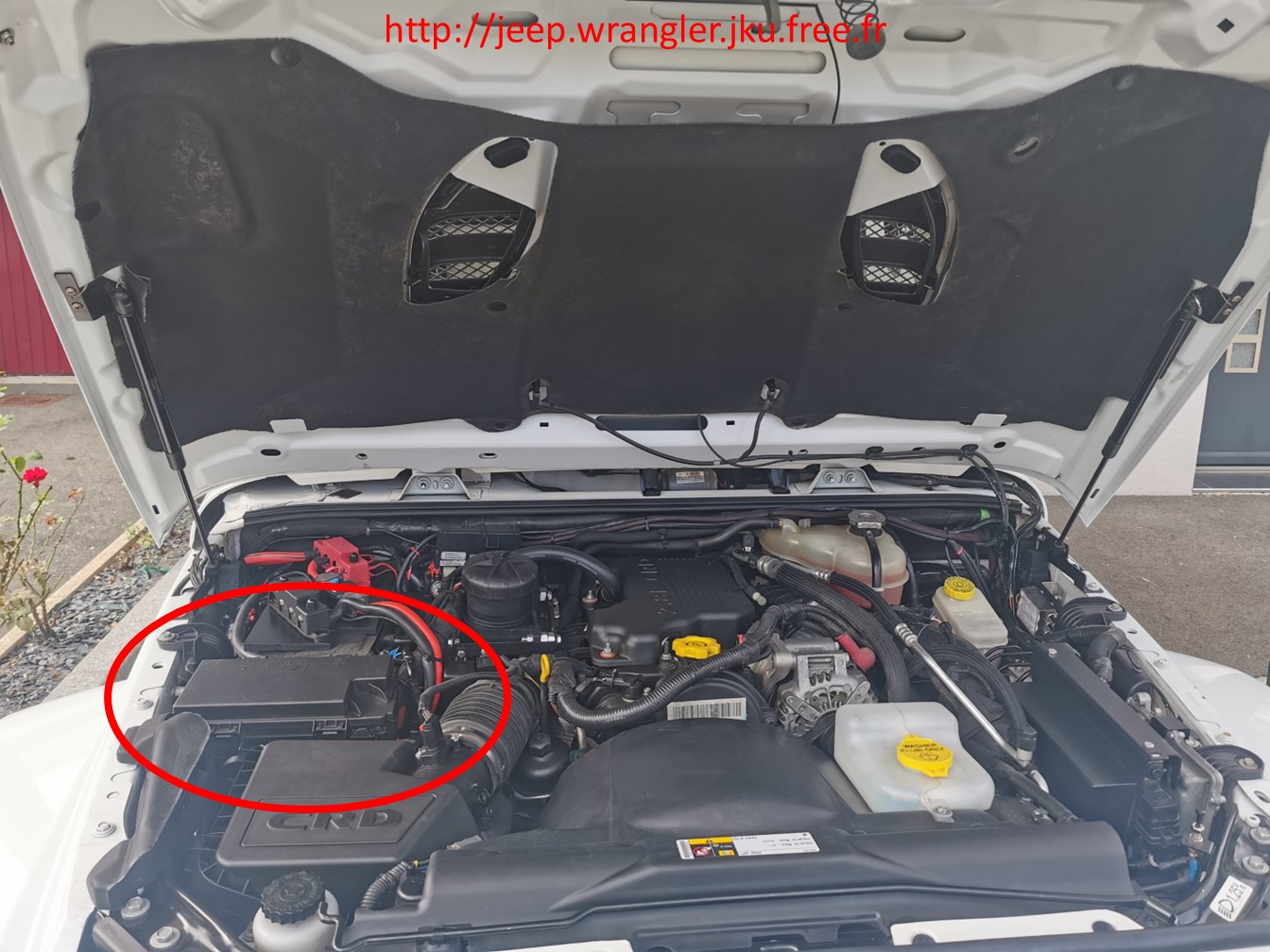

J'ouvre le capot moteur et je repère la boite à fusibles

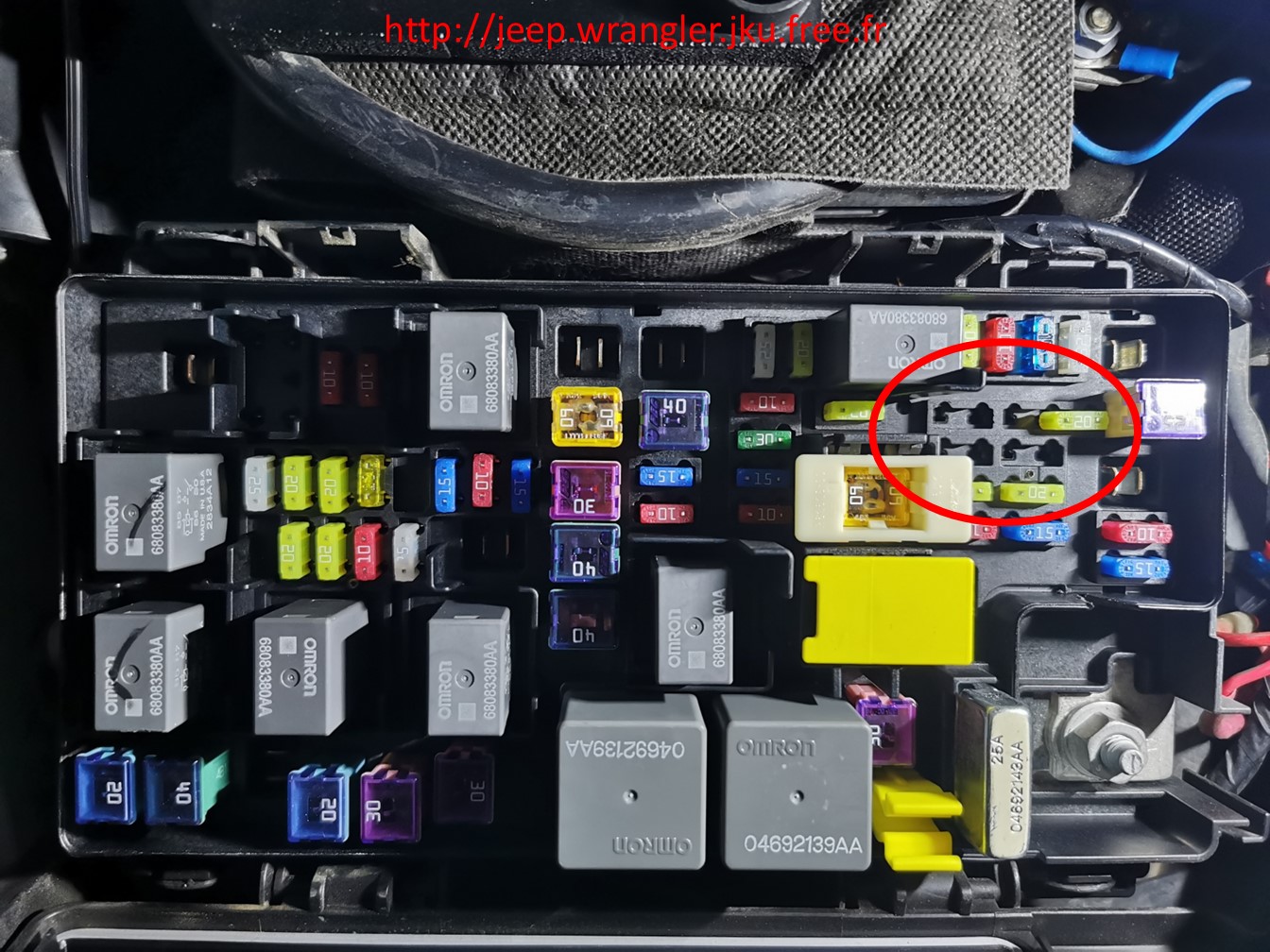

J'ouvre la boite à fusibles et je repère vite fait le lieu qui m'intéresse.

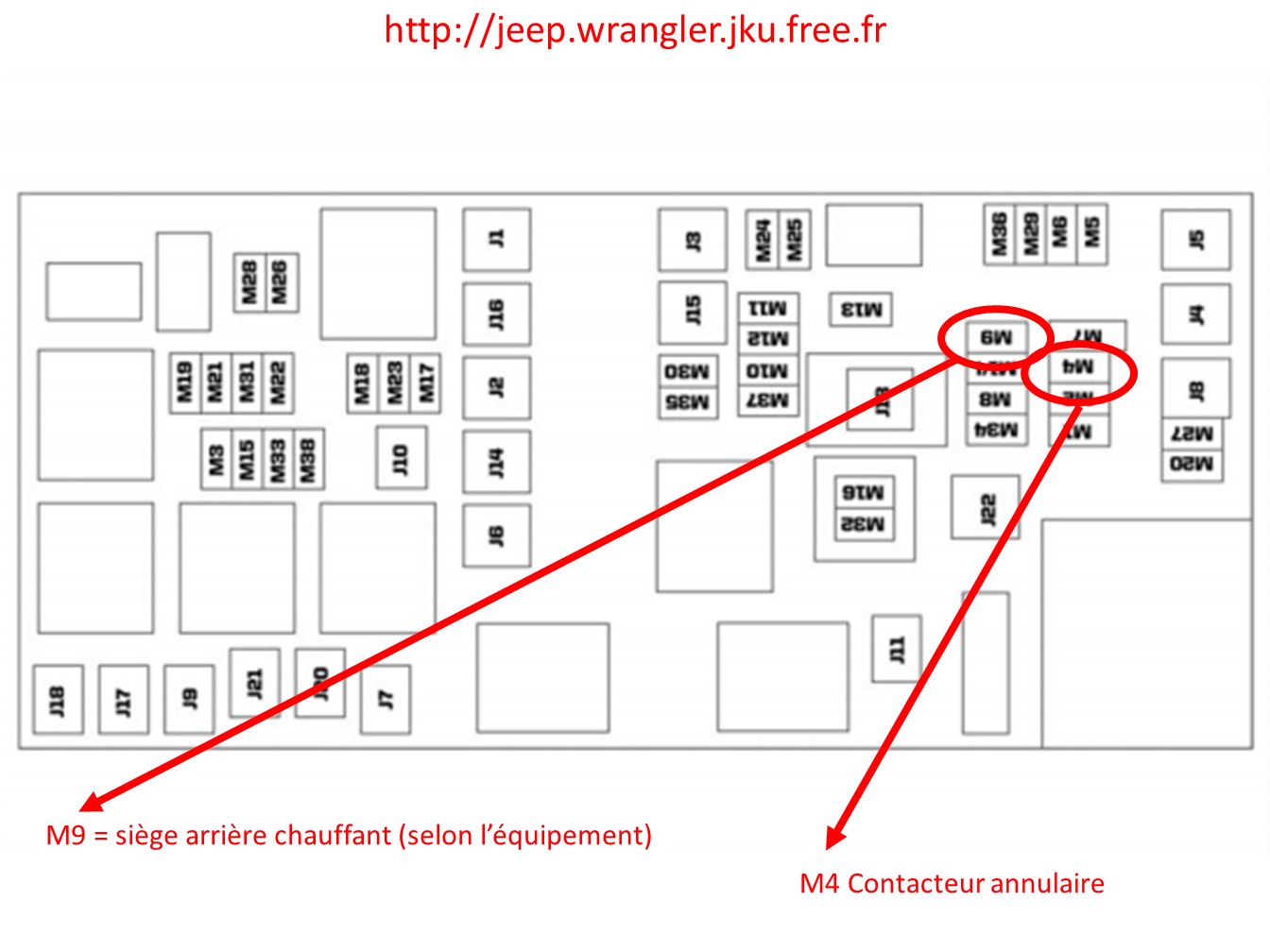

Un zoom et de suite les positions et affectations que je vais utiliser.
Si je me réfère à la notice, c'est les fusibles M4 et M9 avec comme emplois : - M4 = contacteur annulaire (il n'est pas utilisé sur mon JKU de 2014) ; - M9 = siège arrière chauffant, option que je n'ai pas sur mon JKU.

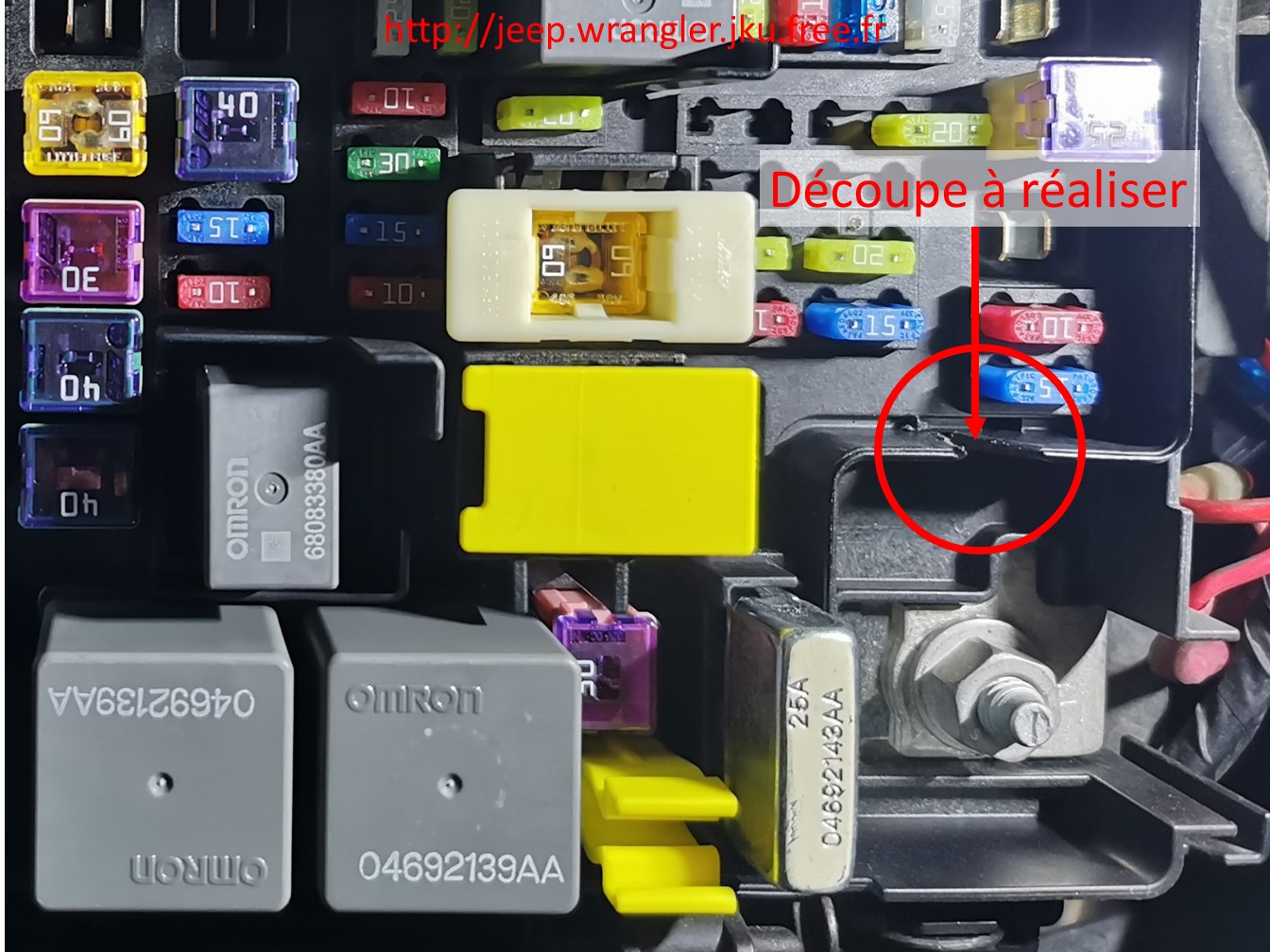

Pour faire sortir les câbles de la boite à fusibles une découpe est à réaliser.

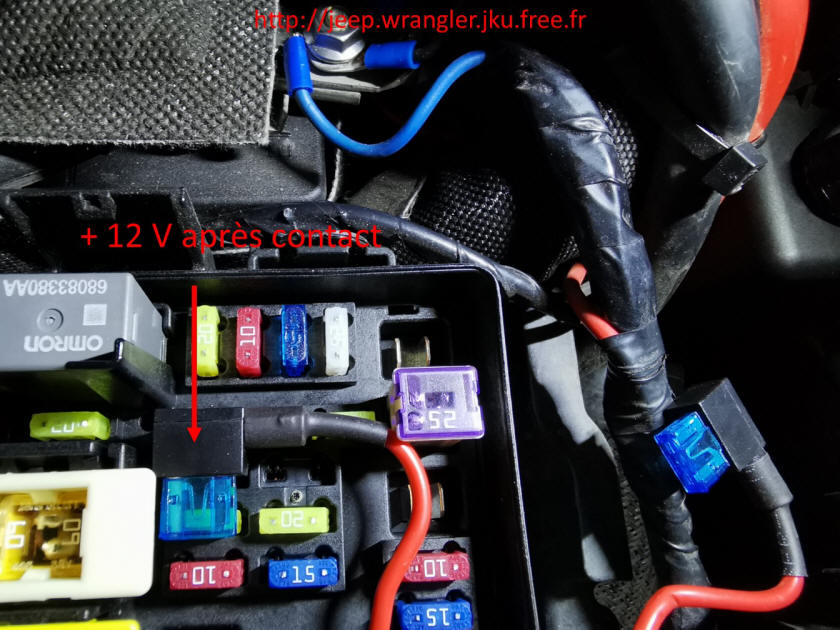

Mise en place du câble spécifique pour faire un plus après contact, c'est serré l'affaire.

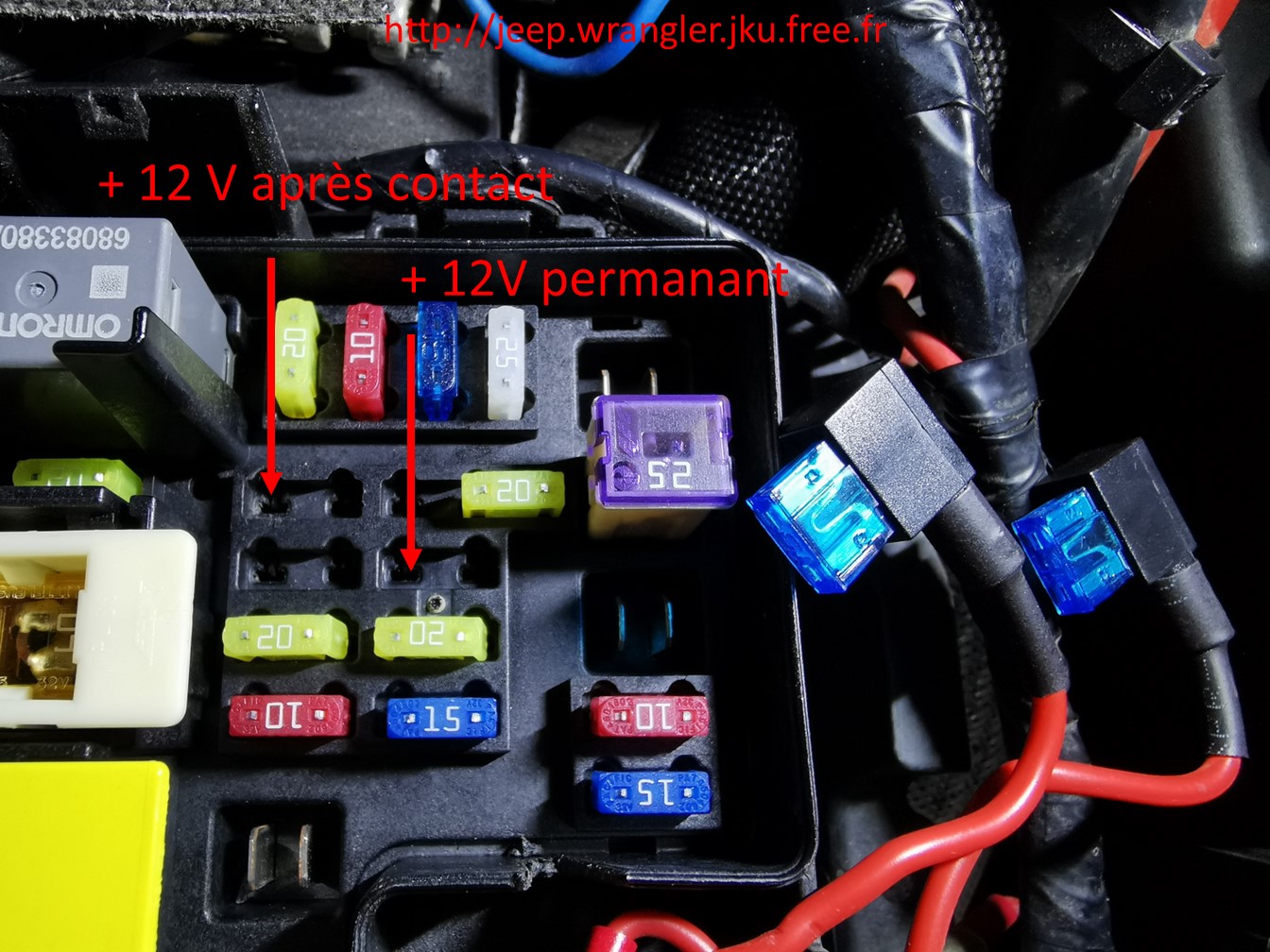

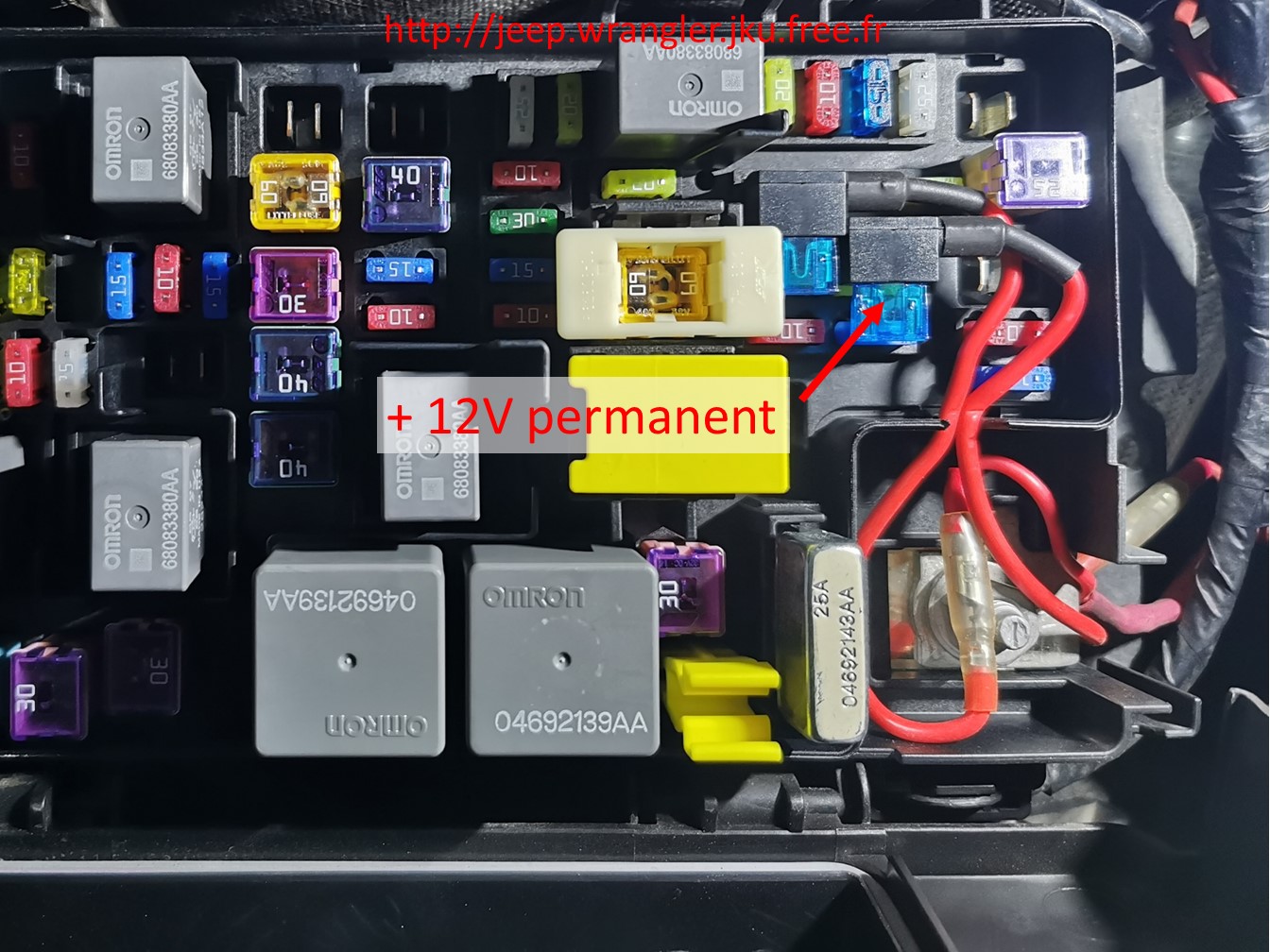

Mise en place du 12V permanent c'est juste mais ça passe ouf!

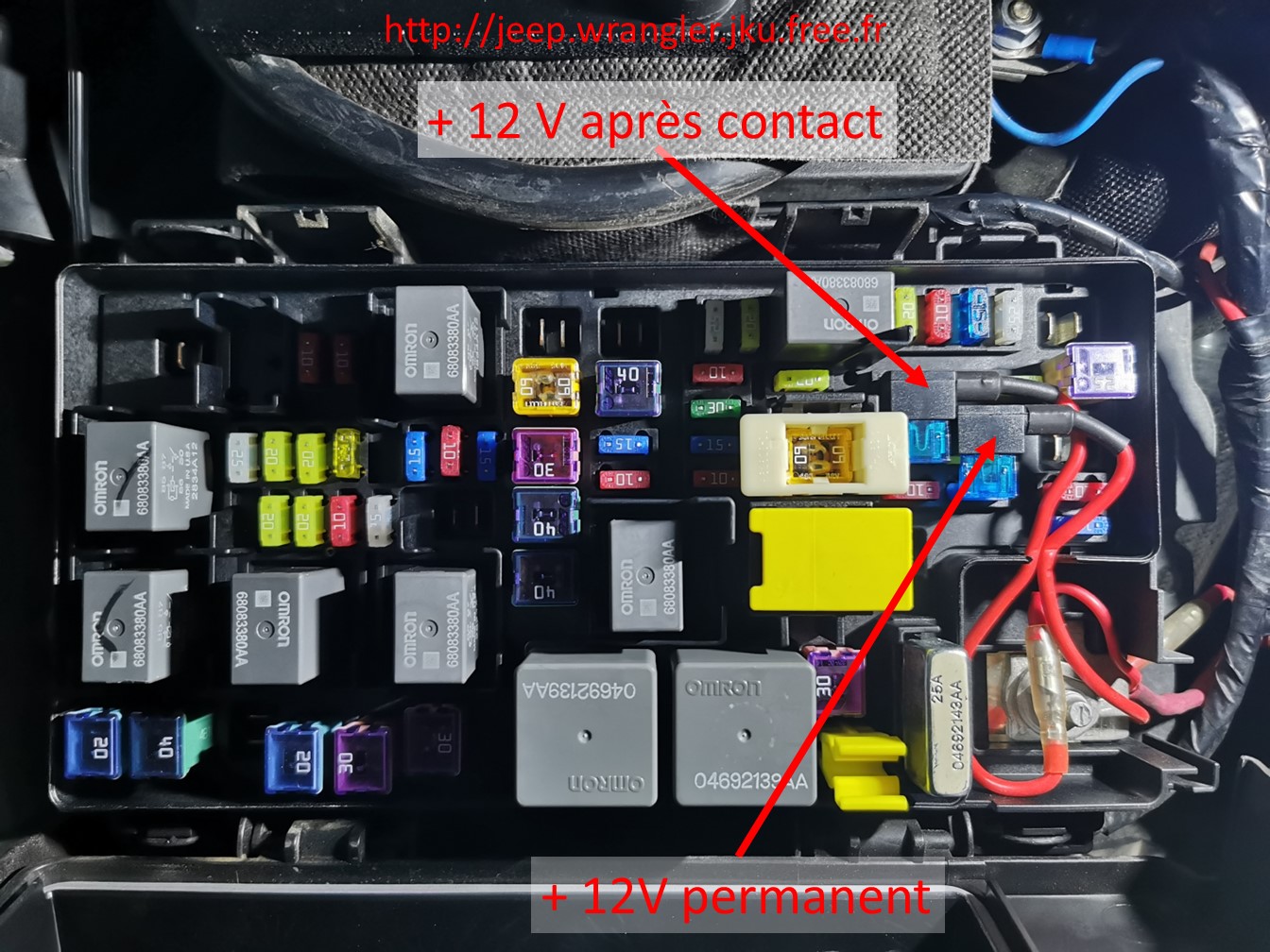

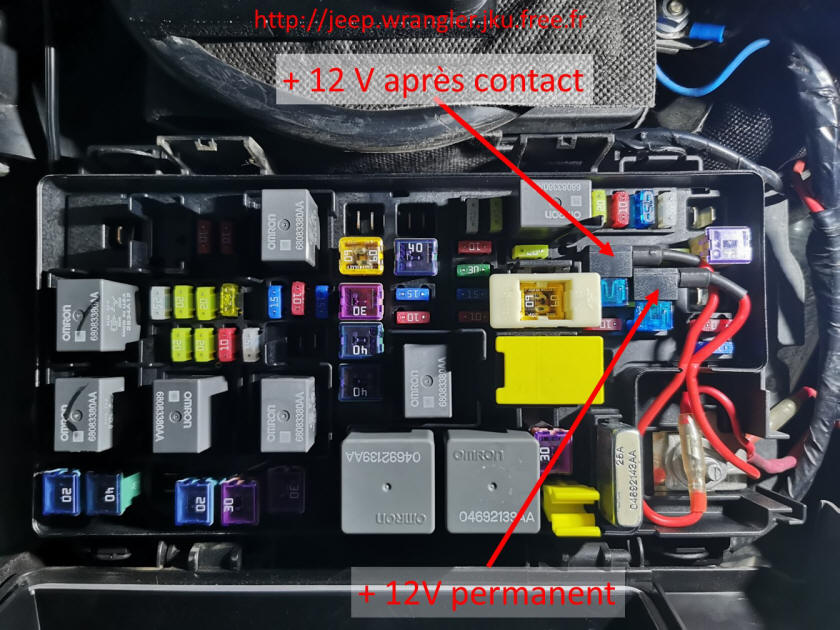

Une vue de haut pour bien voir l'ensemble.
Pour le choix du fusible tout dépend de la consommation de l'équipement que vous allez raccorder, pour en déterminer l'ampérage il faut faire un petit calcul I = P/U avec : - I = valeur du fusible (bon je prends des raccourcis ) ; - U = tension de la batterie ; - P = puissance en watt de l'équipement. Prendre toujours la valeur supérieure au résultat trouvé. Autre chose, faire très attention aux diamètres des câbles à utiliser un site qui donne ce genre d'info ICI.
C'est terminé j'espère que cela vous a plu. si oui, alors, vous pouvez laisser un commentaire sur le livre d'or du site, cela me motivera pour encore développer ce site.
