Régler le problème d'absence de son Bluetooth sur un poste
Android.
|
Lors d'un changement de poste OEM par un modèle Android il arrive
fréquemment que le son provenant d'un périphérique Bluetooth ne
fonctionne pas.
Cela ne provient pas d'un problème technique mais
plutôt d'une erreur de câblage de la prise du poste Android mais aussi
de la spécificité du mode de fonctionnement du poste OEM le MyGig RHW.
|
 |
Je décline toute responsabilité en cas de problème rencontré lors de ce
type de réalisation par une personne non qualifiée.
|
|
Un peu de technique pour trouver le problème :
Commençons par regarder les connecteurs disponibles au dos du poste OEM, il y en a trois :
- C1 = le raccordement du microphone et du Uconnect quand l'option est présente ;
- C2 = normalement il y a rien dessus, ici il y a la présence du câblage de la caméra de recul ;
- C3 = le connecteur principal du Mygig, celui qui va nous occuper un petit moment.
|
|
Un gros plan pour voir les différents câbles qui arrive sur ce
connecteur, trois groupes :
- la partie gestion avec un raccordement au "CAN BUS" ;
- la partie alimentation du poste ;
- enfin la partie audio, celle qui nous intéresse.
|
|
La partie alimentation, deux câbles

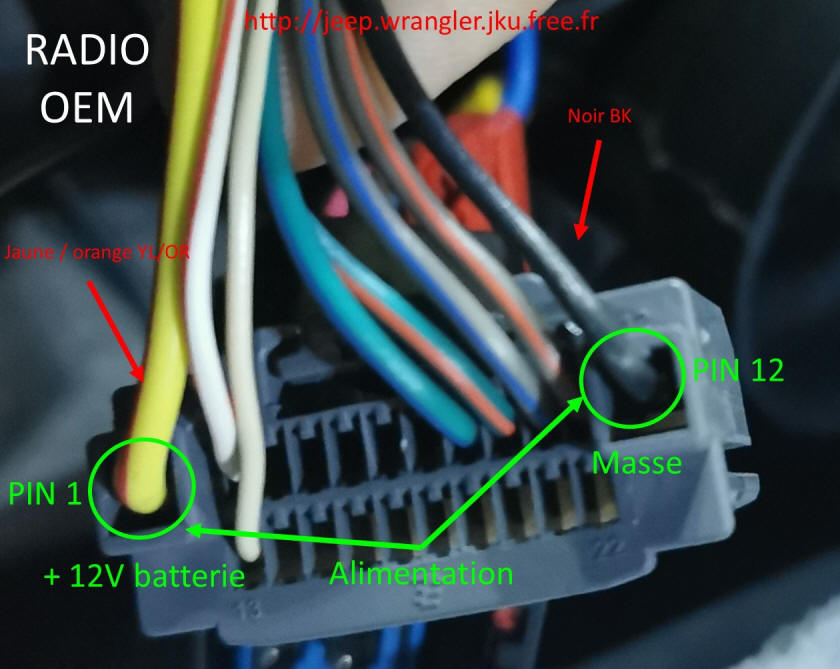

- le plus batterie avec un câble de couleur jaune orange ;
- la masse avec un câble noir.
Il n'y a pas de câble +12v qui sort du Mygig pour alimenter par
exemple une antenne électrique.
|
|
La partie CAN BUS :
- le plus du bus de données, câble de couleur blanc ;
- le moins du bus de données, câble de couleur blanc orange.
|
|
La partie audio qui nous intéresse, uniquement quatre câbles alors que le son sur le JKU est sur neuf haut-parleurs :

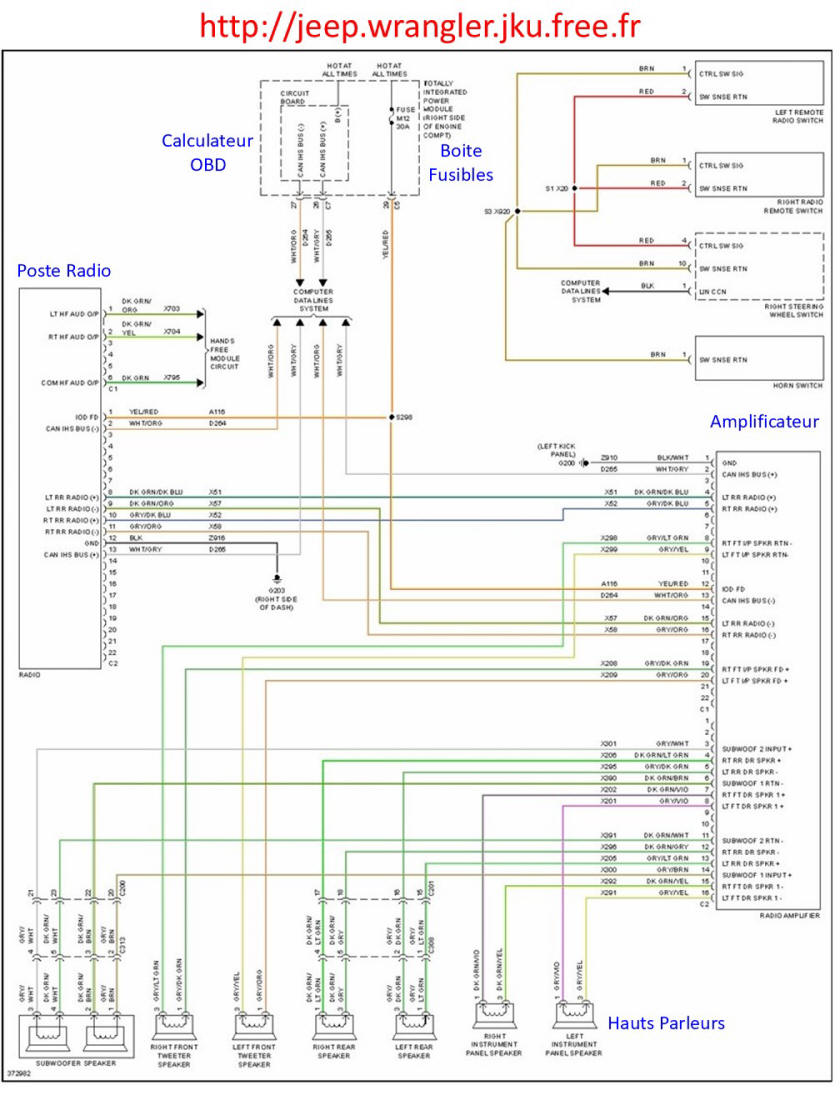

Cela est particulier car pour gérer tout le son c'est l'ordinateur de bord
qui gère et la partie surround est géré par l'ampli et non pas le poste.
Bref il ya communication entre la commande du poste qui est envoyé à l'ODB et c'est l'ODB qui envoie la commande à l'amplificateur, l'affectation des câbles, on ne peut pas parler des câbles avant ou
arrière seulement droite et gauche :

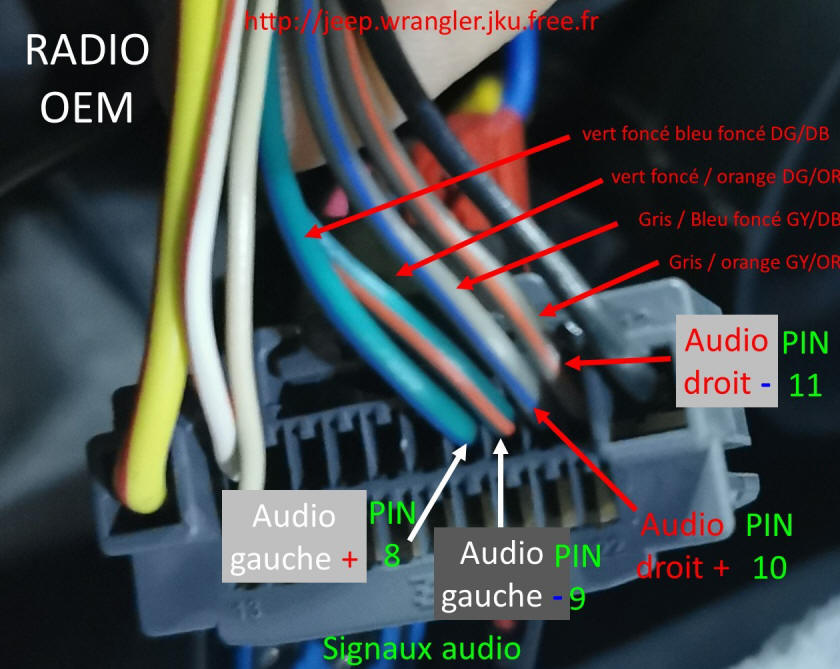

- audio gauche plus, câble de couleur vert foncé / bleu foncé ;
- audio gauche moins, câble de couleur vert foncé / orange ;
- audio droit plus, câble de couleur gris / bleu foncé ;
- audio droit moins, câble de couleur gris / orange.
|
|

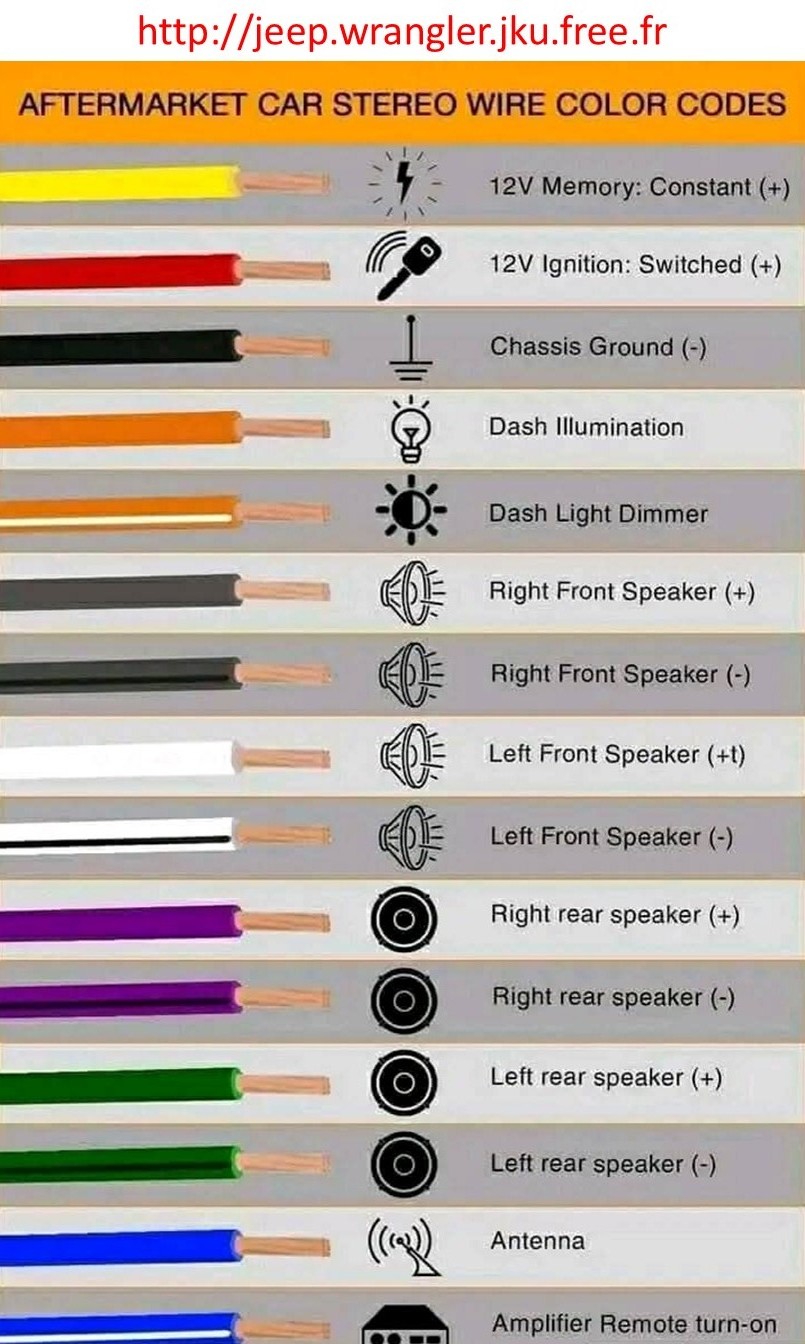

Passons maintenant au connecteur d'un poste Android, les couleurs des câbles changent en fonction des fournisseurs, ici sera abordé uniquement la position et la
fonction.

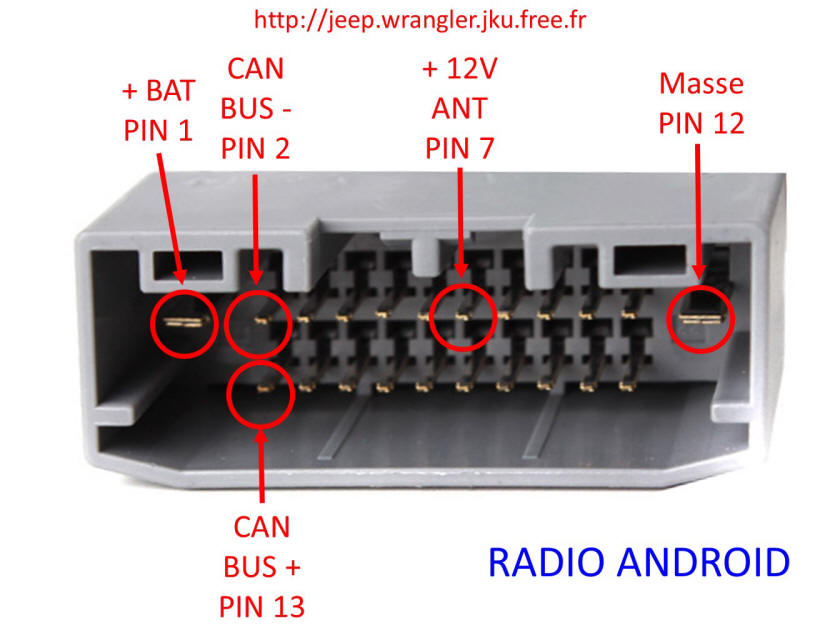

Tout d'abord la partie données et alimentation :

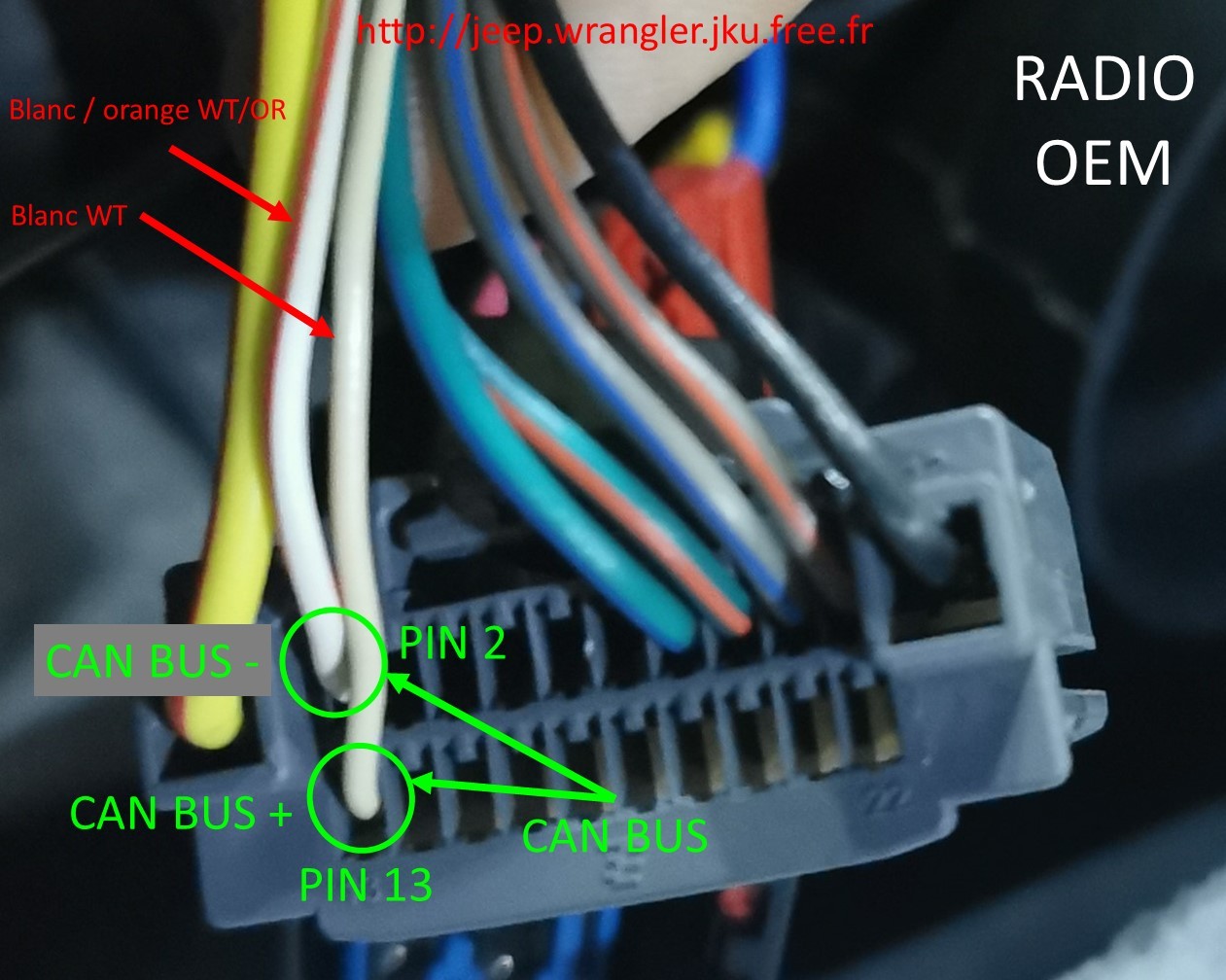

- le CAN BUS plus en position 13, identique à l'OEM ;
- le CAN BUS moins en position 2, identique à l'OEM ;
- le plus batterie en position 1, identique à l'OEM ;
- le moins batterie en position 12, identique à l'OEM ;
- enfin en position 7 la sortie plus 12V de l'Android qui ne sera pas utile au JKU.
|
|

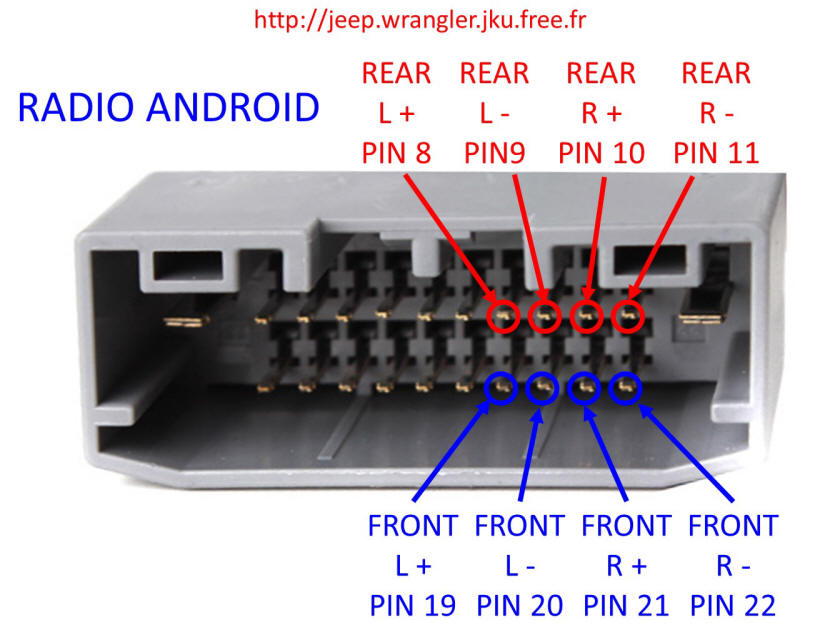

La partie qui nous intéresse, la position des câbles audio, ici on parle
bien des quatre canaux audio du poste Android.
Généralement sur un Android le son du Bluetooth n'est pas diffusé sur les quatre
canaux, seulement sur les haut-parleurs avants, normal car c'est fait pour le conducteur et pas tous les passagers du véhicule.
Si vous avez bien suivi les raccordements du poste OEM il me semble qu'il y a comme un problème.
|
|
Comparons maintenant les deux connecteurs pour voir si l'audio avant
Android correspond aux câble du poste OEM.

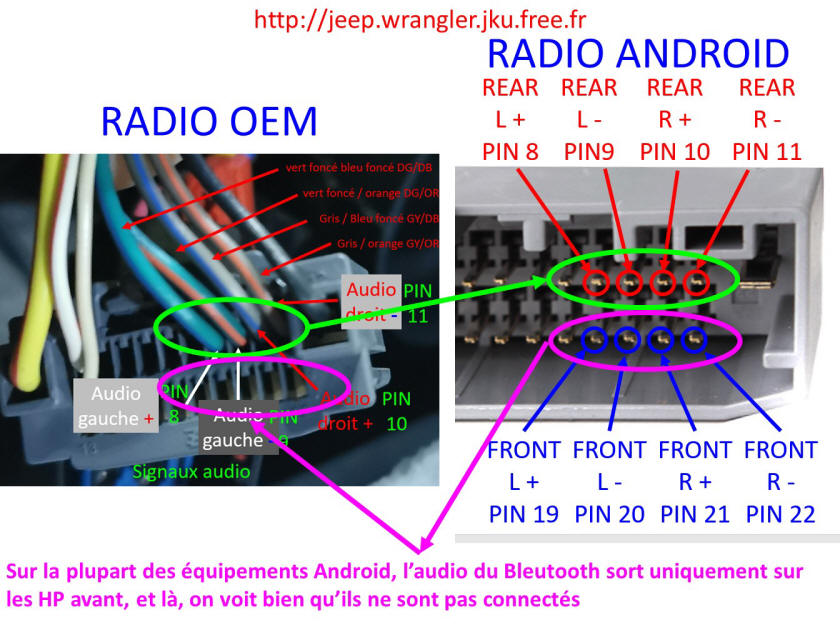

Les photos montrent que non il n'y a pas correspondance, ce sont les câbles audio arrières qui sont mis en relation avec le
câblage du poste OEM et donc oui il y a bien du son mais pas le son du
Bluetooth.
Pour y remédier il faut permuter, sur le connecteur de l'Android, les câbles avant et arrière.
Ce n'est pas très compliqué à faire il suffit d'avoir soit des outils spécialisés soit un tournevis d'horloger ou tout autres outils assez fin pour arriver à déclipser les PIN du connecteur.
|
|
|

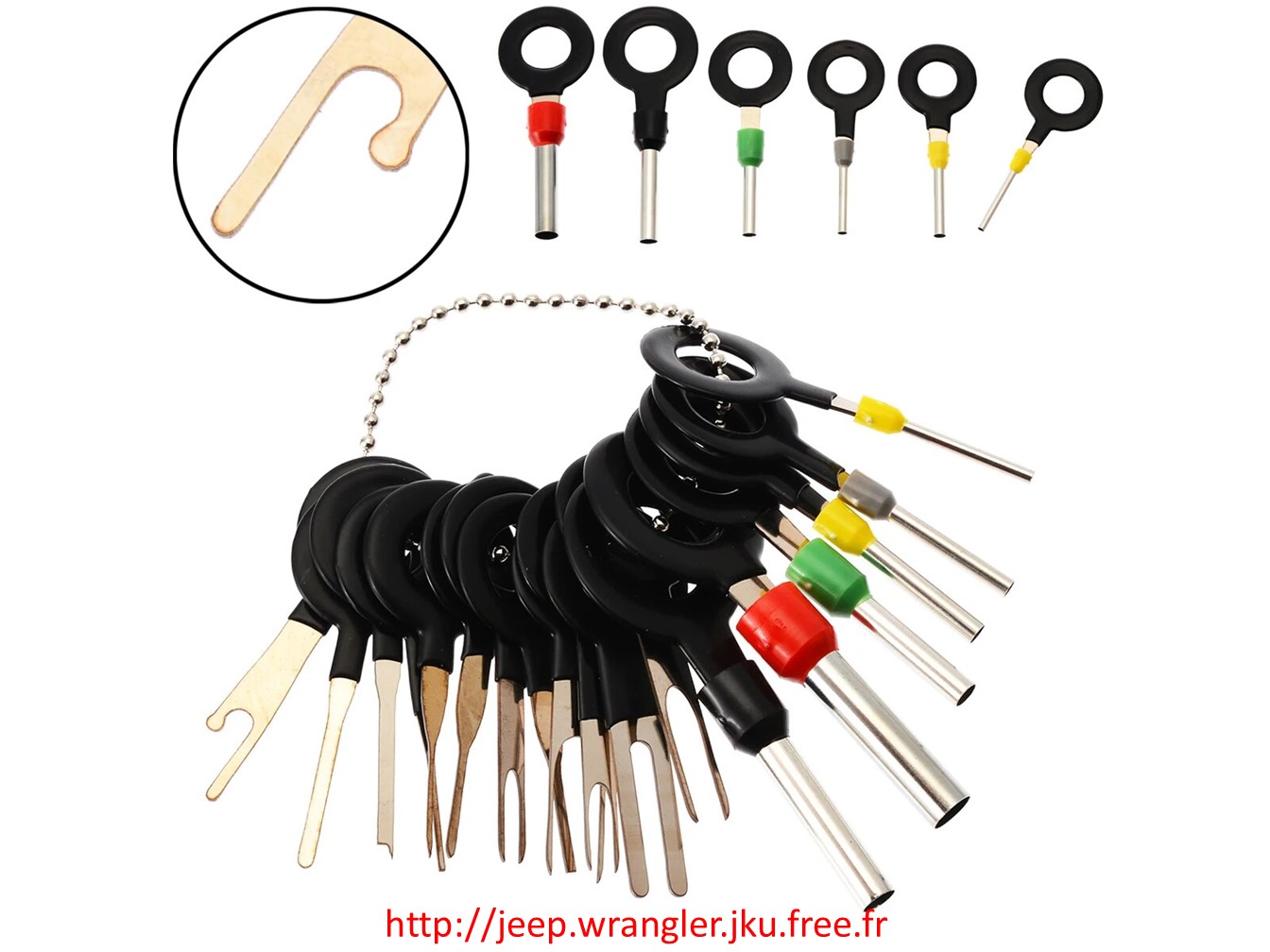

Un exemple d'outils spécialisés pour le démontage des connecteurs, on le
trouve sur Amazon ou Aliexpress et encore plus simple un trombone peut faire l'affaire.
|
|
|
Plutôt qu'un long discours deux vidéos qui résument bien la méthode.
Alors à vous de jouer
 |
SVP.
