Installation de calles d'inclinaison pour banquette arrière.

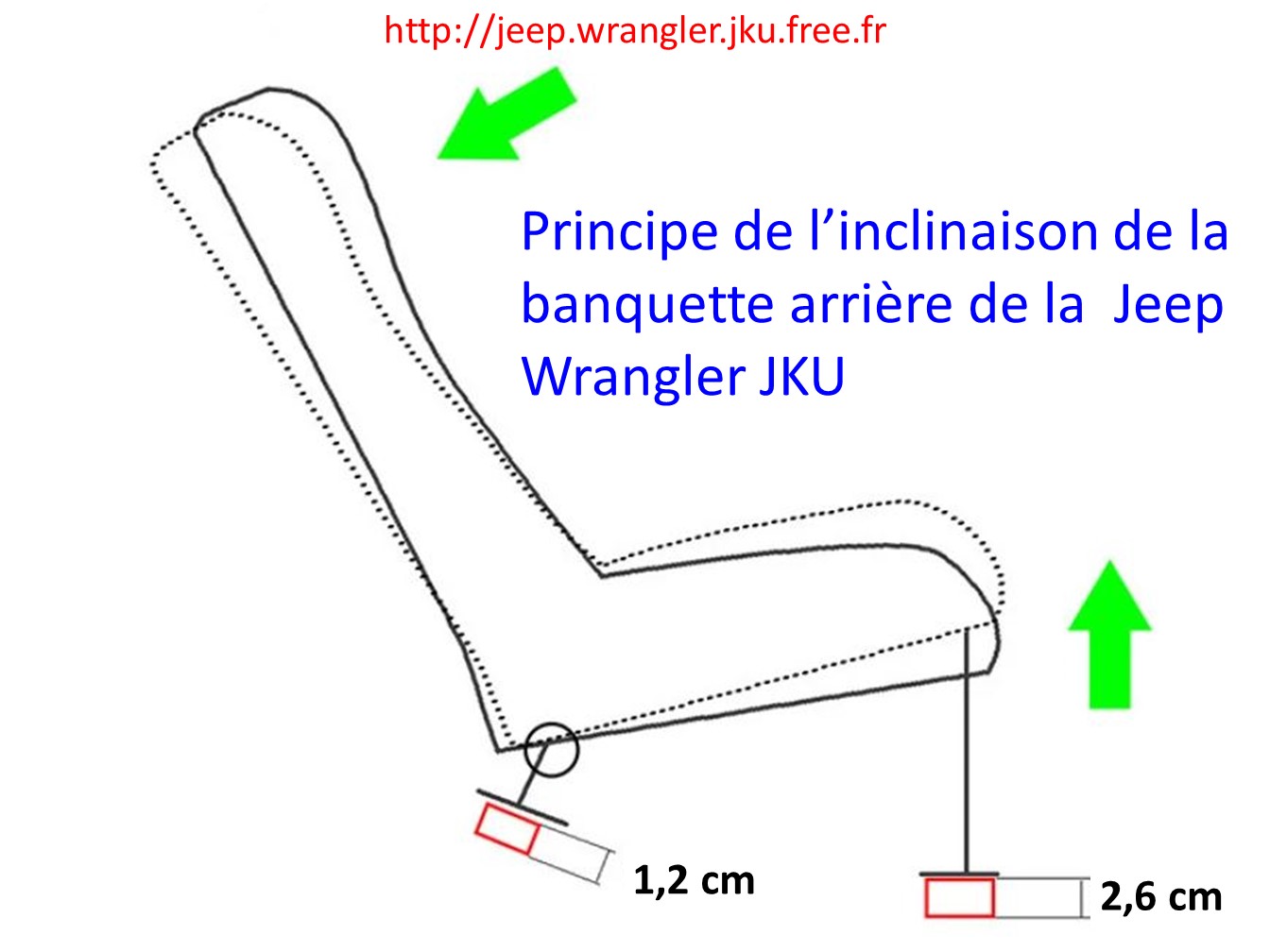

Installation de calles qui permettent de modifier l'inclinaison de la banquette arrière du JkU, cela la rend beaucoup plus confortable car d'origine la banquette est très droite rendant l'assise sur de long trajet pénible. Un dessein pour illustrer la manip.

Le kit proposé, il se compose de : - quatre calles d'épaisseur 2.6 cm ; - trois calles d'épaisseur 1.2 cm ; - 4 boulons ou des fois sept avec les rondelles associées.

Les mesures de ces calles, utile car il est assez facile de les faire si vous avez le matériel pour.

La notice en anglais please.

Sur cette page une information importante le couple de serrage qui est très important.

Une vidéo en de l'installation de ces calles.

Je vais commencer par les 4 vis repère A, B, C et D de la documentation.

il faut une douille de 18 et un bon cliquet, prévoir un tube de rallonge si nécessaire, un conseil la veille inonder toutes les vis de dégripant...

Une fois les deux vis enlevées je peux rabattre l'assise et les pieds se libèrent. Dans la foulée je tombe les deux autres vis.

Ensuite j'attaque les vis du fond (3), repère E, F et G, il faut prévoir une rallonge sur le cliquet pour ne pas être embété.

Et voilà.

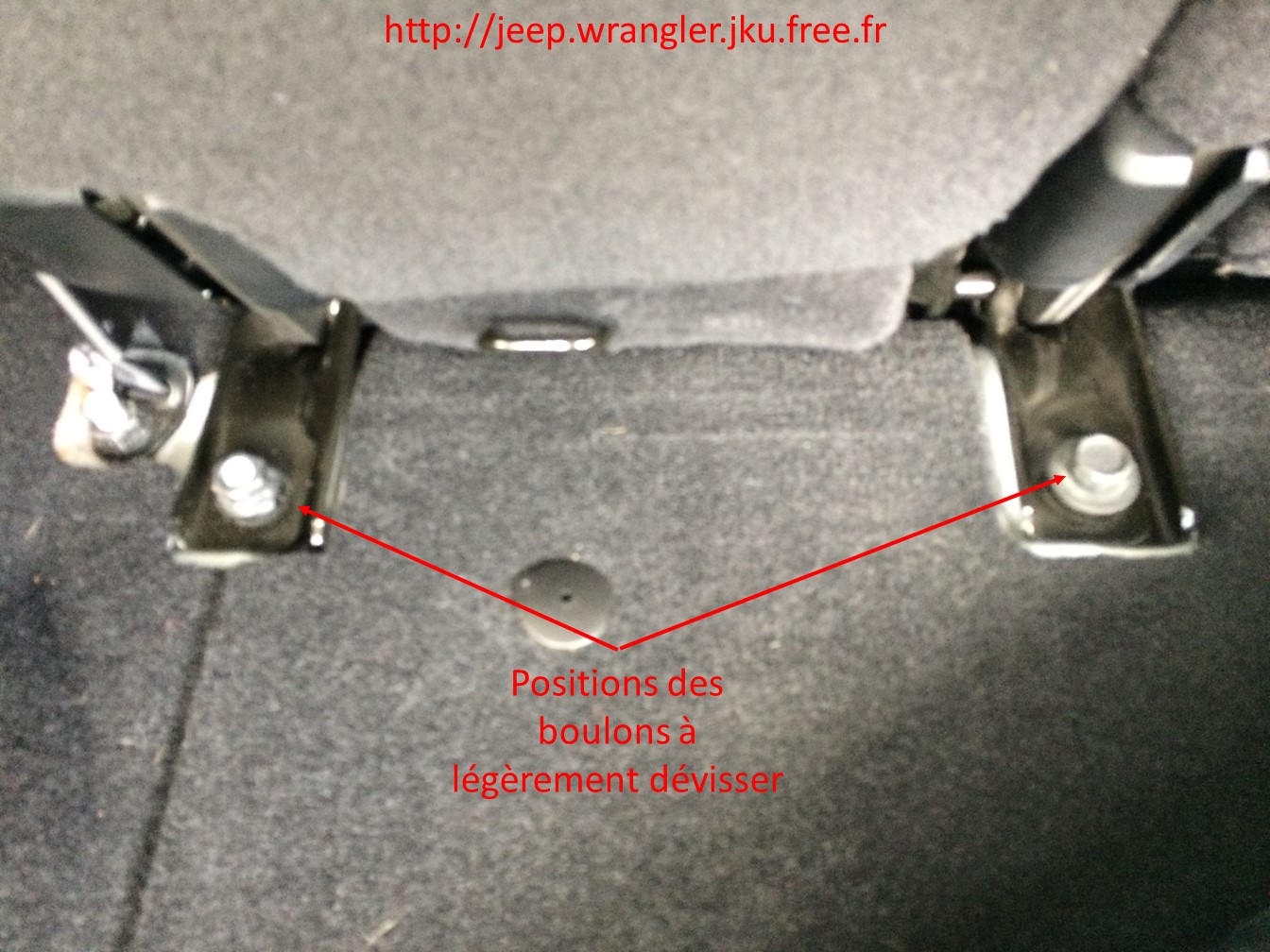

Je passe dans le compartiment à bagage et là il suffit de dévisser un petit peu les vis pour permettre l'inclinaison du siège.

Voilà pour un coté, à l'autre.

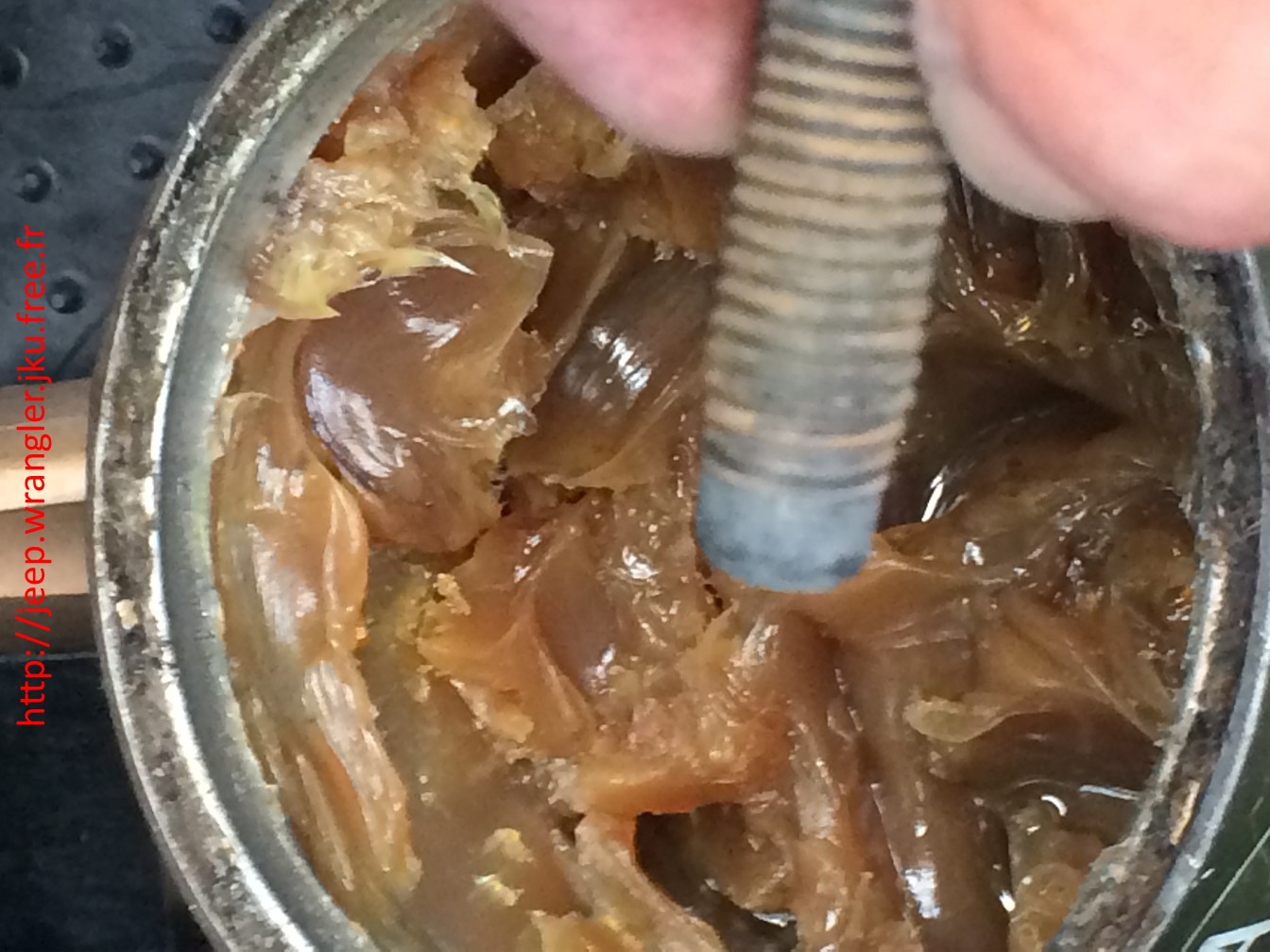

Maintenant il y a plus qu'à remonter avec une précaution d'usage c'est gras mais ca facilitera un éventuel démontage.

Mise en place de la cale arrière plus petite et moins large.

Et mise en place des 2 cales avant, attention au serrage car les pieds ont tendances à tourner.

Un autre angle qui permet de bien voir l'épaisseur des calles.

Faire la même chose pour l'autre côté et ensuite revisser les vis du coffre. Il est important pour que cela se passe bien de ne jamais bloquer un côté avant que les calles soient toutes montées cela permet d'avoir suffisamment de mouvement pour pouvoir mettre en place les calles correctement. Une fois que toutes les calles sont en place à ce moment là procéder au serrage final en veillant bien à l'alignement des pieds qui ont tendance à bouger. Et voilà c'est fait et il y a pas photo l'assise est bien plus confortable. Je valide la modification.

C'est terminé j'espère que cela vous a plu. si oui, alors, vous pouvez laisser un commentaire sur le livre d'or du site, cela me motivera pour encore développer ce site.
